醋酸乙酯装置换热器
中国某大型化工有限公司醋酸乙酯(Ethyl acetate)工艺装置整改扩产
板壳式换热器使用概况:
氨蒸发器（氨冷器）、深冷器、冷凝器、冷却器、再沸器、等共35台
2002-2008年分批投入使用，设备运行至今
为何选用伐德鲁斯板壳式换热器 （PSHE）:
►节省扩产基建投资
►实际占地面积和设备体积是原来管壳式换热器的 1/5
►节省几百万元钢结构平台设施投资
► 节省运行费用
►每年夏季用作冷却介质的循环水水温太高时，PSHE能实现列管无法实现的小温差换热，降低冷冻水系统耗能
►维护简单,和列管相比,节省维护费用和停产维修时间
► 工艺换热效率提高，产品品质常年稳定,提高企业经济效益

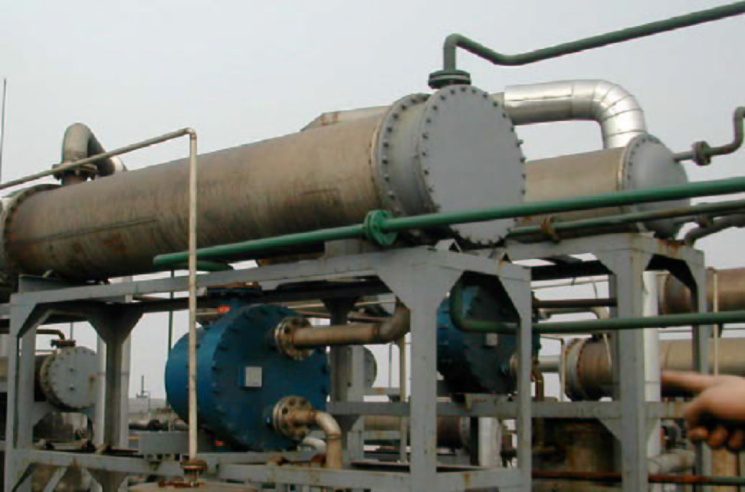

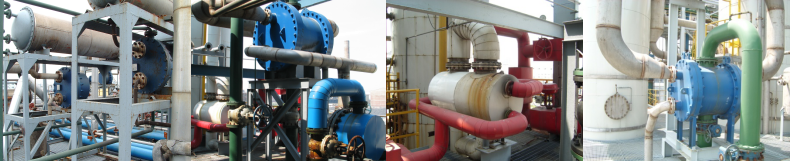

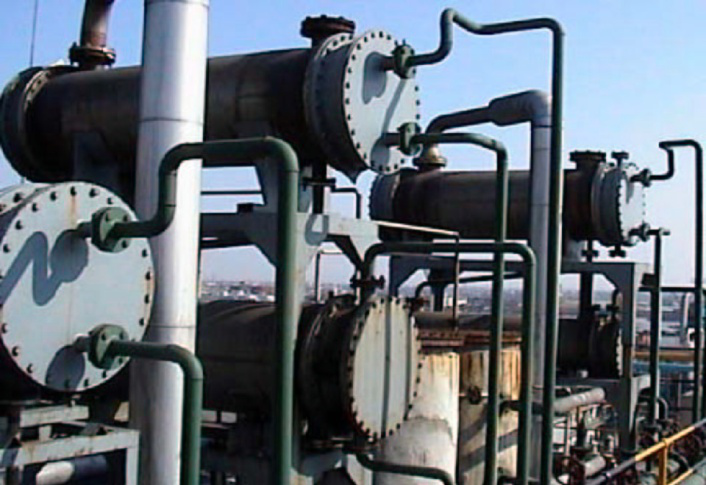

使用前： 使用后：
醋酸乙酯酯化和精馏共9个塔，改造前在塔顶共有 2002年该装置扩产50%，用8台23㎡的板壳式换热器
18台不锈钢冷凝器冷却器。 代替原来管壳式换热器，顺利实现产能扩充。
塔高30多米。 节省几百万元钢结构装置费用。
使用前： 使用后：

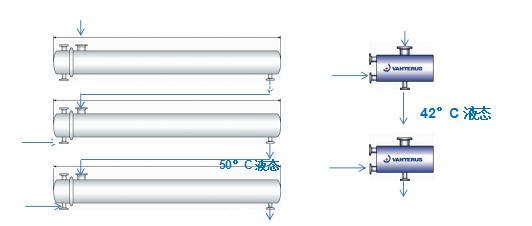

改造前要用2台管壳式换热器实现72℃至50℃的冷凝和过冷。 单台PSHE就能实现72℃至42℃的冷凝和过冷。
由于管壳式换热器效率低，到夏天循环水温度高，产品质量 夏天高温下，还能保证一级冷却出口温度，大大
下降，而且冷冻水消耗量很大。 减少冷冻水用量，节能效益明显。
